G156HAN04.0，寬溫高亮，可適用于戶外，已經量產，有樣品現貨
一、友達液晶模組G156HAN04.0應用詳情
基本信息 : | 面板品牌 | 友達（AUO） | 面板型號 | G156HAN04.0 |
面板尺寸 | 15.6英寸 | 面板應用 | 工業，戶外高亮 | |
面板類型 | a-Si TFT-LCD , 液晶模組 | |||
工作環境 : | 工作溫度 | -30 ~ 85 °C | 存儲溫度 | -30 ~ 85 °C |
RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s2) | |
典型特征 : | 寬溫，超高亮度，白光LED背光，壽命大于5萬小時，含LED驅動器，表面霧面 | |||
二、友達液晶模組G156HAN04.0結構詳情
像素特征 : | 像素數量 | 1920(RGB)×1080, FHD | 點間距 | 0.05975×0.17925 mm (H×V) |
像素布局 | RGB垂直條狀 | 像素間距 | 0.17925×0.17925 mm (H×V) [141PPI] | |
結構尺寸 : | 顯示區域 | 344.16×193.59 mm (H×V) | 可視區域 | 347.06(W)×196.49(H) mm |
外觀尺寸 | 363.8(W)×215.9(H) mm | 外觀厚度 | 9.07/10.82 (Typ./Max.) mm | |
外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
寬高比 | 16:9 (H:V) | 外觀樣式 | - | |
安裝孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 850g (Max.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達液晶模組G156HAN04.0 光學詳情
基本信息 : | 面板亮度 | 1000 cd/m2 (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | AHVA，常黑顯示，透射式 | |
最佳視角 | 全視角 | 反應時間 | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 16.7M (8-bit) |
色溫 | 6485K | 亮度變動 | 1.25/1.33 (Typ./Max.)(9 points) | |
顯示性能 : | 陽光下可視性 | 是 | 透射率 | - |
四、友達液晶模組G156HAN04.0電子詳情
工作頻率 : | 60Hz |
翻轉掃描 : | No |
五、友達液晶模組G156HAN04.0背光詳情
背光特征 : | 燈管類型 | WLED | 燈管形狀 | - | 燈管壽命 | 50K (Min.) 小時 |
是否可換 | - | 數量 | - | 位置 | 側入式光源 | |
接口特征 : | 類型 | 端子 | 位置 | - | 燈管驅動 | 含LED驅動器 |
接口詳情 : | 品牌 | 型號 | 數量 | 腳間距 | 腳數 | 腳定義 |
恩得利 | 3808K-F05N-02R | 1 pcs | 1.25 mm | 5 pins | ||
背光驅動： | 含LED驅動器 | |||||
驅動電氣 : | 電壓輸入 | 12.0V (Typ.) | 電流輸入 | - | ||
功耗 | 24.14/30.17W (Typ.Max.) | |||||
六、友達液晶模組G156HAN04.0信號詳情
信號系統 : | LVDS (2 ch, 8-bit) | 信號邏輯電壓 | - | |||
信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 0.53/0.64A (Typ./Max.) | ||
功耗 | 1.75/2.11W (Typ./Max.) | |||||
接口特征 : | 類型 | 端子 | 位置 | - | ||
端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
信盛精工 | MSBKT2407P30HB | 1.0 mm | 30pins | 1pcs | LVDS-30P2C8B-160A | |
七、友達液晶模組G156HAN04.0 包裝詳情
包裝箱 : | 數量 | 重量 | 尺寸 (L×W×H) |
16 pcs / 箱 | 13.2 Kgs | 450×375×319 mm |
友達液晶模組G156HAN04.0概況：

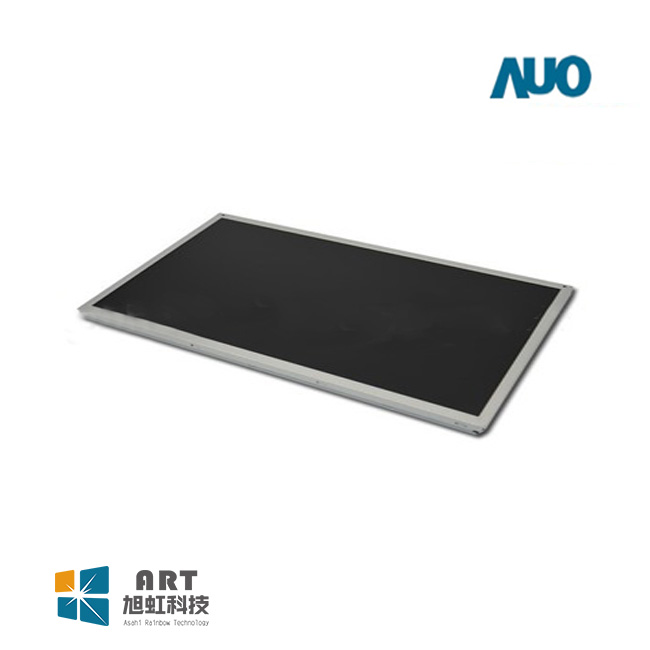

友達 (AUO) 推出的G156HAN04.0是一款采用a-Si TFT-LCD技術的15.6英寸液晶模組產品，它裝配有WLED背光，無觸摸。表面霧面，廣視角，風景模式，寬溫，超高亮度，白光LED背光，背光壽命大于5萬小時，寬屏。工作溫度為 -30 ~ 70°C。G156HAN04.0推薦使用于工業。
G156HAN04.0作為一款AHVA，常黑顯示，透射式液晶模組產品，G156HAN04.0可以提供1000 cd/m2的顯示亮度 1000:1的透射對比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為25 (Typ.)(Tr+Td) ms。由于每個像素點采用了6-bit + Hi-FRC灰階信號，此產品可以顯示16.7M顏色，其顯示的色彩飽和度也達到了72% (NTSC)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為50K小時。G156HAN04.0采用了LVDS (2 ch, 8-bit)信號接口，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
G156HAN04.0于2020年Q4量產，當前生產狀態為量產中。如果開發新產品想采用G156HAN04.0液晶模組，建議多了解一下關于G156HAN04.0的最新的生產狀態信息和技術信息。G156HAN04.0所有參數值均以規格書為準，G156HAN04.0規格書和最新價格可以咨詢杭州旭虹科技。
