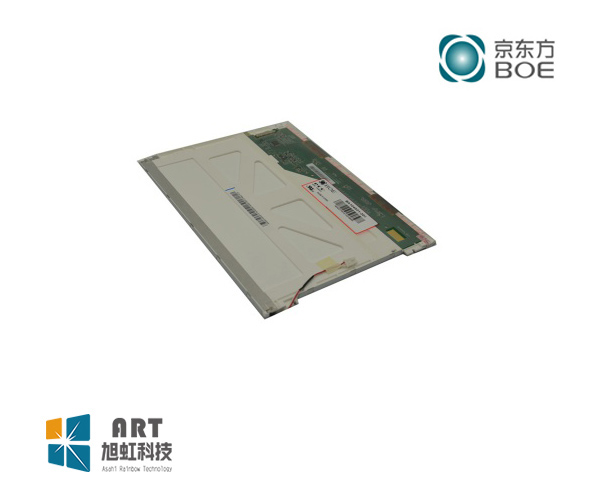

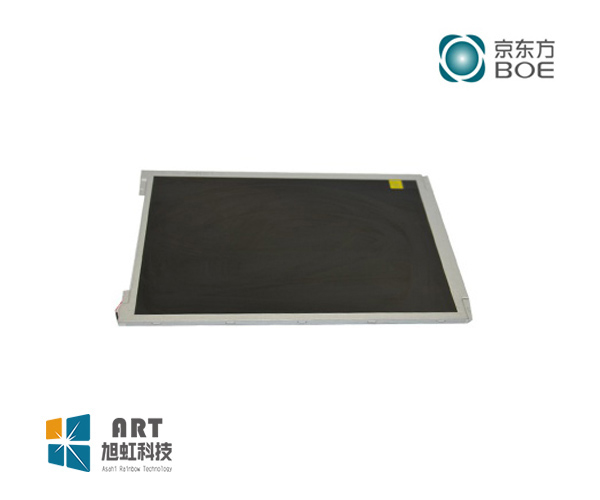

一 、京東方10.4寸工業液晶模組BA104S01-300應用詳情
基礎信息： | 制造商 | 京東方（BOE） | 型號 | BA104S01-300 |
類型 | a-Si TFT-LCD , 液晶模組 | 應用產品 | 工業,醫療影像 | |
屏幕尺寸 | 10.4” | 別名 | ET104S0M-N10 | |
應用環境： | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征： | 6/8位灰階可選，廣視角，風景模式，白光LED背光 | |||
二 、京東方10.4寸工業液晶模組BA104S01-300結構詳情
像素特征： | 解析度 | 800(RGB)×600 , SVGA | 點間距 | 0.088×0.264 mm (H×V) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.264×0.264 mm (H×V) | |
結構尺寸： | 顯示區域 | 211.2×158.4 mm (H×V) | 開口區域 | 215.0×162.0 mm (H×V) |
外觀尺寸 | 236×176.9 mm (H×V) | 外觀厚度 | 5.60±0.30 mm | |
外觀特征 ： | 物理性質 | 平面矩形 | 外觀樣式 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
安裝方式： | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel | |||
其他參數： | 重量 | 300(Max.) | 表面處理 | Clear |
三、京東方10.4寸工業液晶模組BA104S01-300光學詳情
基礎信息： | 顯示亮度 | 300(min)/350(typ) cd/m2 | 對比度 | 800:1 (Typ.) (透射) |
可視角度 | 80/80/65/75 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | |
推薦視角 | 12 o'clock | 響應時間 | 30 (Typ.)(Tr+Td) (ms) | |
色彩性能： | 白色坐標 | Wx:0.284; Wy:0.32 | 支持顏色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 55% NTSC (CIE1931) | 亮度均勻性 | 1.25/1.43 (Typ./Max.)(9 points) |
四、京東方10.4寸工業液晶模組BA104S01-300電子詳情
幀頻率 : | 60Hz |
翻轉掃描 : | No |
功率總耗 : | 3.366W (Typ.) |
五、京東方10.4寸工業液晶模組BA104S01-300信號詳情
信號電氣： | 輸入電流 | 150±30mA | 輸入電壓 | 3.3V (Typ.) | ||
功率消耗 | 0.4/0.495/0.59W (Min./Typ./Max.) | 信號接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征： | 位置 | 背面 | 類型 | 端子 | ||
信號詳情： | 品牌 | 型號 | 腳距 | 腳數 | 數量 | 腳定義 |
信盛精工 | MSB24013P20 | 1.0mm | 20pins | 1pcs | ||
六、京東方10.4寸工業液晶模組BA104S01-300發光詳情
燈管特征： | 燈管類型 | WLED | 數量 | 6S4P | 位置 | 側入式光源（底部） | ||||
可換性 | - | 燈管形狀 | 陣列 | 燈管壽命 | 30K(Typ.) (Hours) | |||||
燈管電氣： | 電壓輸入 | 12±0.5V | 電流輸入 | 120mA (Typ.) | ||||||
功耗 | 1.98W (Max.) | |||||||||
接口特征： | 位置 | 背面 | 類型 | 端子 | ||||||
燈管驅動： | 含LED驅動器 | |||||||||
接口詳情： | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | ||||
信盛精工 | MSB24038P5 | 1.25mm | 5pins | 1pcs | ||||||
七、京東方10.4寸工業液晶模組BA104S01-300包裝詳情
包裝箱： | 數量 | 尺寸 (L×W×H) | 重量 |
28pcs / 箱 | 500×400×300 mm (L×W×H) | 9.9±1.0 Kgs |
京東方10.4寸工業液晶模組BA104S01-300概況：
BA104S01-300是京東方 (BOE)推出的一款10.4英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。BA104S01-300工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。BA104S01-300特征為: 6/8位灰階可選，廣視角，風景模式，白光LED背光。BA104S01-300推薦應用于工業，醫療影像。
BA104S01-300作為一款TN，常白顯示，透射式液晶模組產品，BA104S01-300可以提供350 cd/m2的顯示亮度 800:1的透射對比度，以及80/80/65/75 (Typ.)(CR≥10)（左/右/上/下）的可視角度，最佳觀看角度為12 o'clock，它的響應時間為30 (Typ.)(Tr+Td) ms。由于每個像素點采用了6-bit / 6-bit + Hi-FRC灰階信號，BA104S01-300可以顯示262K/16.7M顏色，其顯示的色彩飽和度也達到了55% (CIE1931)。BA104S01-300背光采用了6S4P WLED發光的側入式光源(頂部)，光源的使用壽命為30K小時，含LED驅動器。BA104S01-300采用了LVDS (1 ch, 6/8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
BA104S01-300于2018年Q3量產，當前生產狀態為量產中。如果開發新產品想采用BA104S01-300液晶模組，建議多了解一下關于BA104S01-300的最新的生產狀態信息和技術信息，BA104S01-300所有參數值均以規格書為準，BA104S01-300規格書和最新價格可以咨詢杭州旭虹。
